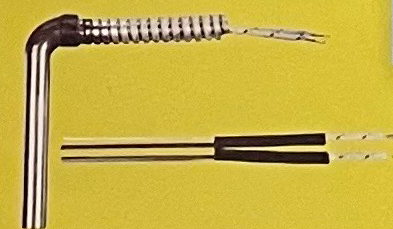

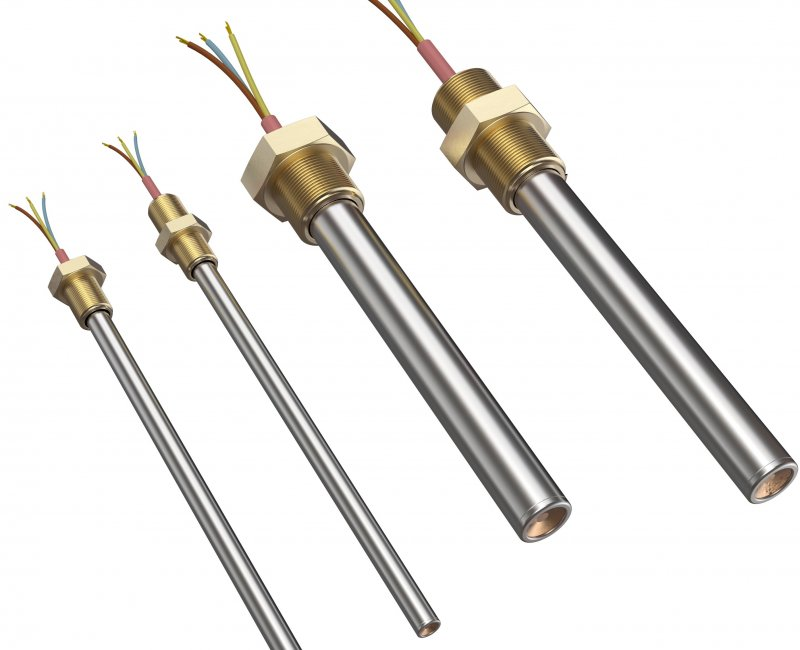

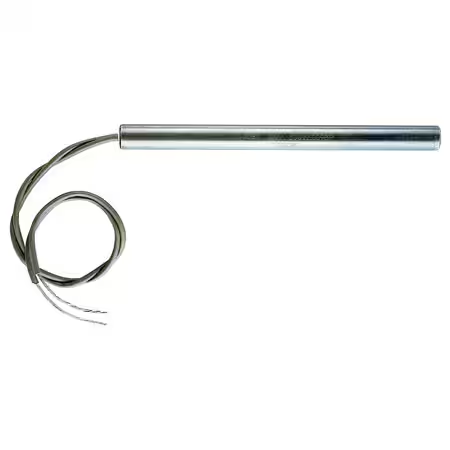

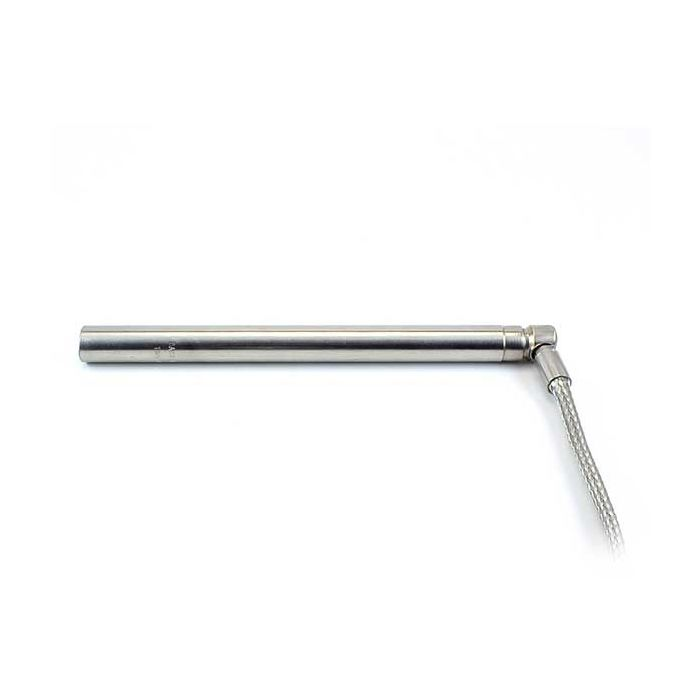

Οι αντιστάσεις φυσίγγια (cartridge heaters) είναι σωληνωτές θερμαντικές αντιστάσεις μικρής διαμέτρου, υψηλής απόδοσης,σχεδιασμένες να τοποθετούνται μέσα σε οπές (τρύπες) σε μεταλλικές επιφάνειες ή εξαρτήματα, για τοπική και εστιασμένη θέρμανση.Χρησιμοποιούνται κυρίως στη βιομηχανία πλαστικών, μεταλλοκατεργασίας, συσκευών θέρμανσης κ.ά.

Χαρακτηριστικά

  • Πολύ γρήγορη και εστιασμένη θέρμανση

  • Μικρό μέγεθος, μεγάλη απόδοση

  • Καλή θερμική επαφή με το σώμα που θερμαίνεται

  • Μακροχρόνια διάρκεια ζωής

  • Μπορούν να ενσωματωθούν σε καλούπια, μήτρες, πλάκες

  • Χρειάζεται σωστή εφαρμογή σε οπή με καλή επαφή (ιδανικά με ανοχή H7)

Εφαρμογές

  • Θέρμανση καλουπιών πλαστικού ή αλουμινίου

  • Θέρμανση σε μηχανήματα injection ή extrusion

  • Σφραγιστικές μηχανές

  • Θερμοσυγκολλητικές ράβδοι

  • Ιατρικές / εργαστηριακές συσκευές

  • Μικροί βιομηχανικοί φούρνοι ή θάλαμοι.

Οι αντιστάσεις cartridge έχουν κυλινδρικό μεταλλικό περίβλημα (συνήθως ανοξείδωτο) που περικλείει:

  • Αντιστάσιμο σύρμα (NiCr) – τυλιγμένο γύρω από κεντρικό πυρήνα.

  • Μονωτικό υλικό (MgO) – για θερμική αγωγιμότητα και ηλεκτρική μόνωση.

  • Μεταλλικό κέλυφος – από ανοξείδωτο χάλυβα ή Incoloy, για αντοχή.

  • Ακροδέκτες ή καλώδια σύνδεσης – από fiberglass, σιλικόνη, τεφλόν κ.ά.

Χαρακτηριστικό Τυπικές Τιμές
Διάμετρος  6.5 mm, 8 mm, 10 mm, 12.5 mm, 16 mm κ.α.
Μήκος 30 mm έως 600 mm+
Ισχύς 50 W έως 3,000 W (ή και περισσότερο)
Τάση λειτουργίας 12V, 24V, 110V, 230V, 400V
Μέγιστη θερμοκρασία έως και 750–800°C
Υλικό κελύφους AISI 304/316, Incoloy 800
Τύπος Περιγραφή
Standard Ομοιόμορφη θέρμανση σε όλο το μήκος
High watt density  Υψηλότερη ισχύς/εκπομπή θερμότητας ανά cm²
Swaged (συμπιεσμένο MgO) Μεγαλύτερη αγωγιμότητα & διάρκεια ζωής

Photo Gallery
